Kedves Olvasó
Ez a bejegyzés azért születik, mert Magyarországon nagyon elterjedtek a kínai inverterek, amik jórészt egy kaptafára készülnek, és nem mellesleg egész megbízhatóak. Ár/Érték arányban pedig elég csábítóak. Abban az esetben, ha valaki nem szeretne bagóért vissza termelni a hálózatba annak ideális lehet egy ilyen inverter egy nagyobb akksi pack-al.
Viszont a közelmúltban volt egy a sajtót széles körben bejárt hír, miszerint a kínai inverterek rejtett a tervdokumentációban nem szereplő vezeték nélküli kommunikációs modulokat tartalmaznak. Sajnos ezzel kapcsolatban csak homályos utalásokat tettek, hogy még is milyen kommunikációs protokollt és frekvenciát használnak ezek az eszközök. Személy szerint én ezt némi szkepticizmussal kezeltem, mert semmi hivatalos bizonyítékot nem hozott nyilvánosságra az amerikai fél, aki ezt a felfedezést jegyzi. Viszont a Kínai Kommunista pártból is simán kinézem, hogy ilyenre képes lenne. A játék kedvéért elvégeztem egy apró gondolatkísérletet, nevezzük WarGame-nek.
WarGame:
Mi az a rádió frekvencia, ami a világ számos pontján bevethető távolról? Vagy a hosszú hullámok vagy pedig a rövid hullámok. A hosszú rádió hullámok a föld görbületére simulnak és több ezer km-es távolságba képesek sugározni. A mikrohullámú tartományok pedig műholdról sugározható módon akár a teljes bolygót képes lefedni.
Mind a kettőnek megvan a saját maga hátránya, ha a globális megbénítás a cél. A hosszú hullámú rádió sugárzásához, nem árt egy rohadt nagy antenna, és egy rohadt nagy adóteljesítmény. Arról nem is beszélve, hogy egy vasmagra tekercselt vevő antenna is jobban feltűnne az inverter dobozában. A mikrohullámú műholdas sugárzáshoz kell egy műholdas lefedettség, ami a Baidu-val végül is megvan, viszont még egyetlen egy inverteren sem láttam műhold vevő antennát. Szerintem az inverter fém doboza elég jó faraday kalitka a műholdról sugárzott rádió jelek tompításához, de ez persze csak szerintem van így (mérési adatokkal nem rendelkezem). De amennyiben választanom kellene ezen két megoldás közül, a műholdas megoldást választanám.
A GSM frekvenciákat az elején kizártam, lévén a telekommunikációs szolgáltatóknak csak feltűnne több 10-100 ezer új eszköz a hálózaton. Viszont úgy gondolom, hogy egy ilyen backdoor kiépítése túl sok időt és túl nagy energiát igényel, ennél sokkal egyszerűbb a már úgy is beépített Wifi-s vagy Ethernet csatlakozási lehetőség használata esetén egy szoftveres backdoor alkalmazása. Nagyon sok kínai inverterhez adott wifi modul csak felhő alkalmazásban hajlandó működni. A felhasználók önként és dalolva regisztrálnak ezekbe a felhő alapú szolgáltatásokba. Személy szerint ha valamilyen irányból én megtámadnám ezeket az invertereket az pontosan ez. Szerencsére sem ilyen szándékom nincs, sem erőforrásom és képességem sem.
Ezt a hírt összegezve, én inkább azt gondolom, hogy az Amerika és Kína között újra fellángoló kereskedelmi háború az ami ezt a hírt életre hívta. Tulajdonképpen semmilyen bizonyítékot nem közölt az Amerikai fél. Viszont jobb félni mint megijedni. Ezért mutatnám be a következő megoldást, ami 100% hogy LAN-on belül tartja az invertert.
A megoldás:
Készült egy egyszerűen telepíthető szoftver ESP8266 alapú mikrokontrollerekre, ami egy RS232 vezérlővel összekötve az inverter Ethernet portján kiolvashatóvá teszi az összes lényeges paramétert.
A szoftver neve: Solar2MQTT
A szoftvert egy olyan eszköznél használtam, ami egyébként nincs rajta a támogatott eszközök listáján. Egy PowMr 10.2 egyfázisú inverternél. A PowMr hivatalos csatornáján elérhető egy videó, ami bemutatja az eszközök illesztését, és a Solar2MQTT telepítését is.
A videó alatt letölthető a PowMr honlapjáról az általuk használt Solar2MQTT build. A telepítésnél én is ezt használtam.

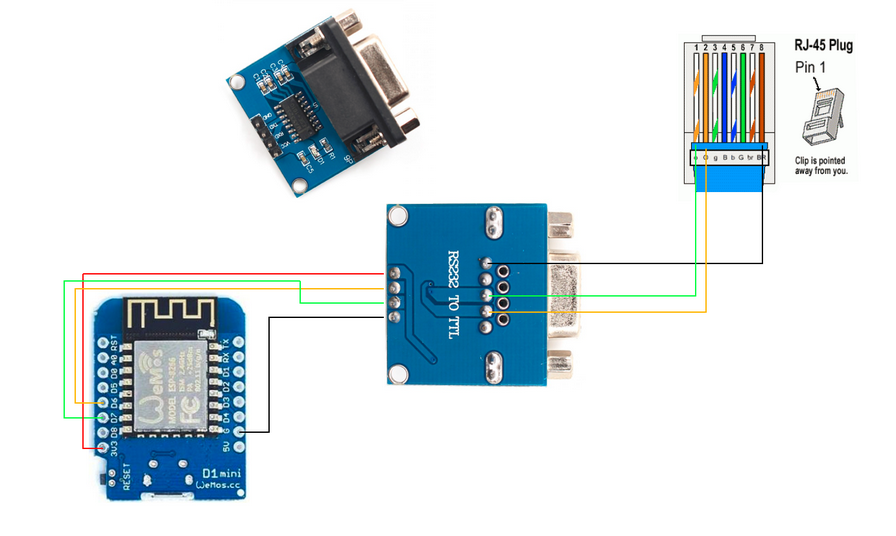

Kapcsolási rajz:
Eszközök:
– Mini Max3232 RS232 adapter –
– LM2596 DC/DC Buck konverter –
Telepítés:
A telepítés elvégezhető a Webinterface-en keresztül, vagy pedig a Tasmotizer használatával. A Tasmotizerhez a BIN fájlok letölthetőek innen: – Binaries –
Telepítés utáni beállítás:
A beállítás részletezésével sem szaporítanám a sorokat, mert elérhető a beállítási útmutató a GitHub-on.
Végeredmény:

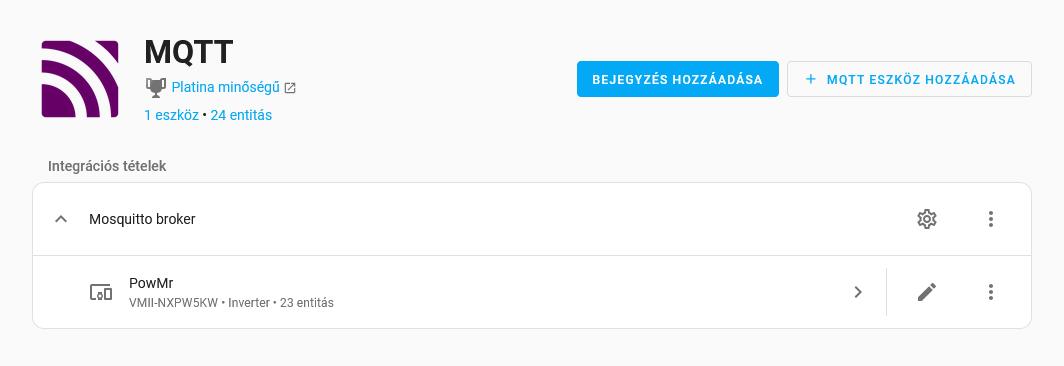

Ha mindent jól csináltunk, és figyeltünk arra, hogy a Solar2MQTT beállításai között az AutoDiscover be legyen kapcsolva, akkor az MQTT Devices között meg fog jelenni az inverter.
Sajnos ebben a formában a beolvasott adatok még nem alkalmasak arra, hogy az Energy Dashbord-ra beállítsuk őket, mert a „device_class” értékük nem „energy”. Ezért segéd entitásokat kell létrehozni, hogy kWh-ban mérve a beolvasott értékeket hozzá tudjuk adni az Energy Dashboard-hoz.
Erről is készítettek már egy remek videót:
Végül de nem utolsó sorban de egy újabb videót fogok megosztani arról, hogy hogyan lehet egy jó Energy Dashboard-ot készíteni. Sajnos a Home Assistant integrált változata, az nem a legjobb egy Hibrid Solár rendszer vizualizálására.
Tudom, hogy részemről ez nem volt egy nagyon szájbarágósan túlmagyarázott bejegyzés, viszont szerintem az összes szükséges linket, képet, videót megosztottam ahhoz, hogy valaki elinduljon ezen az úton.
