Kedves Blogolvasó!

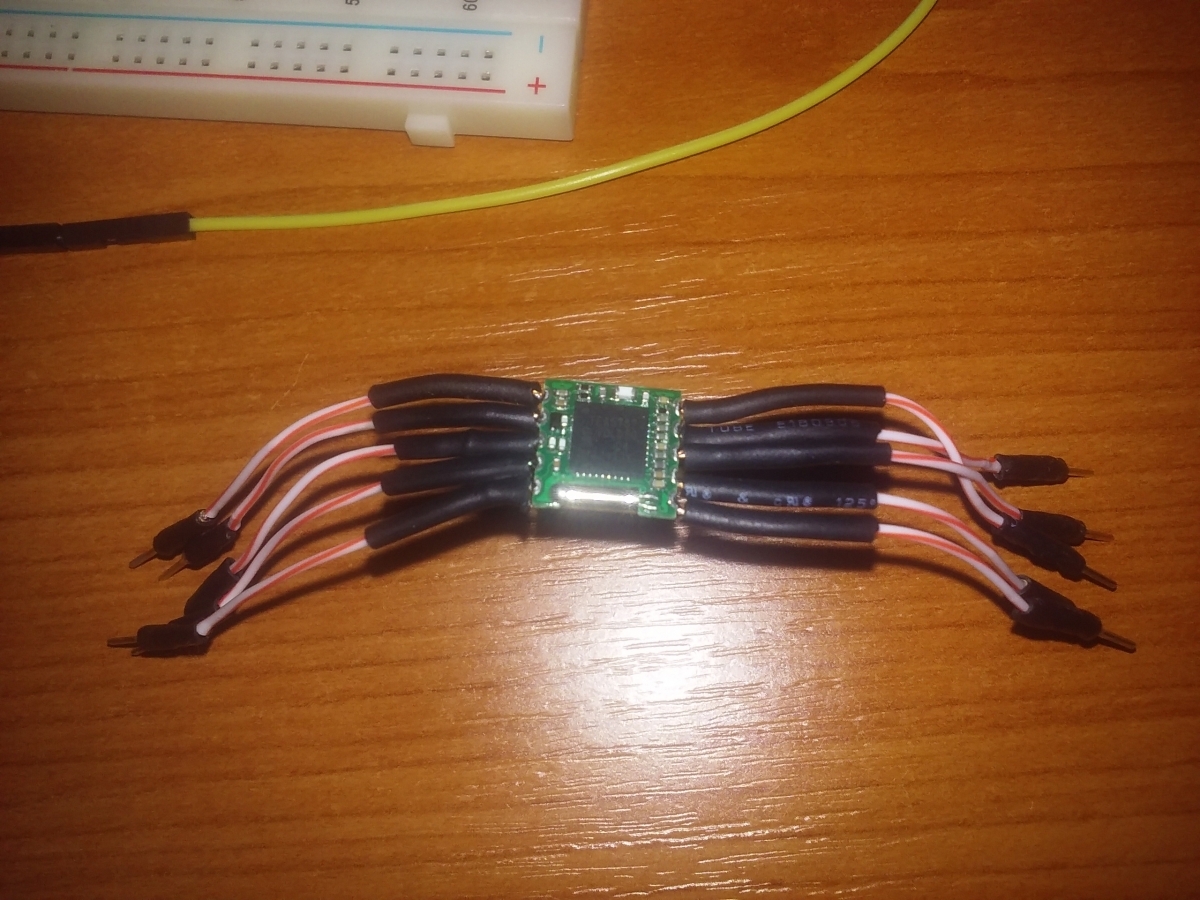

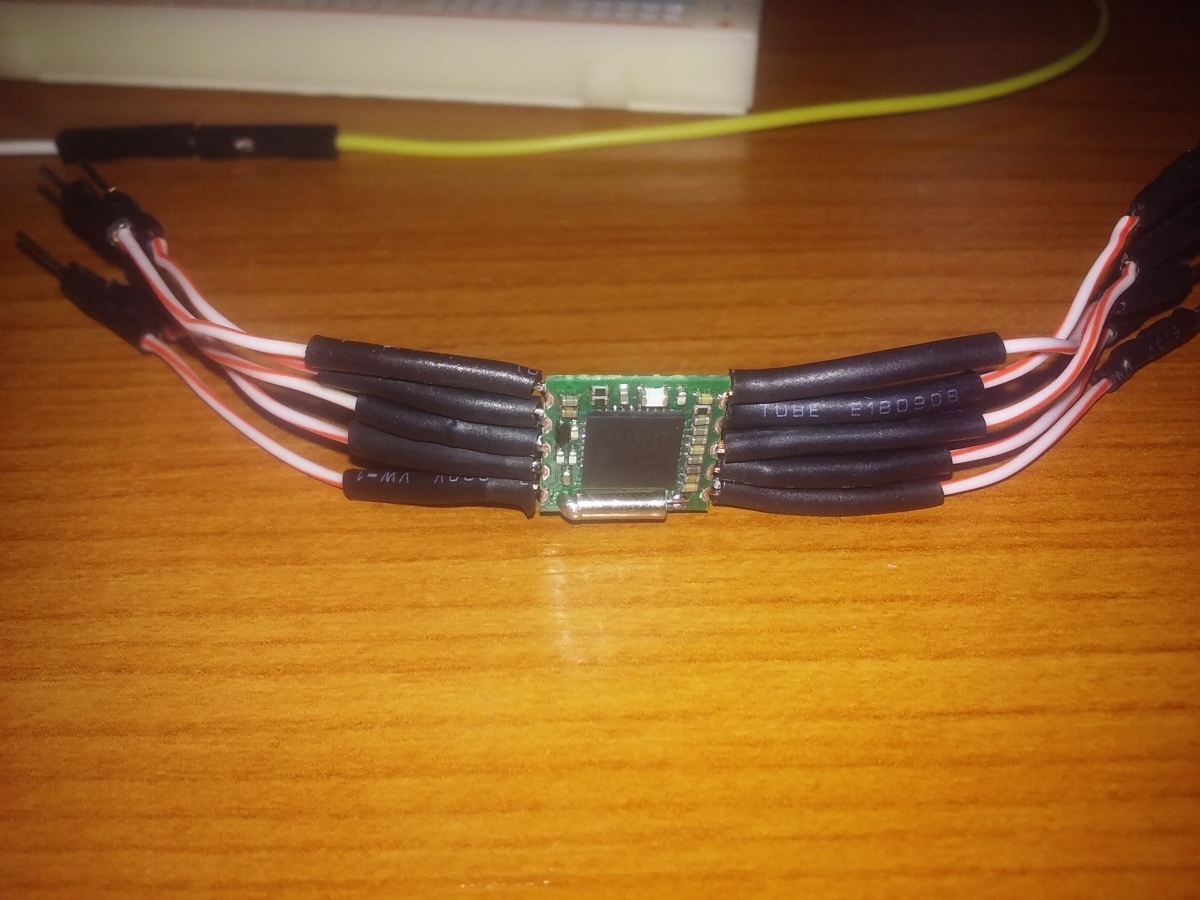

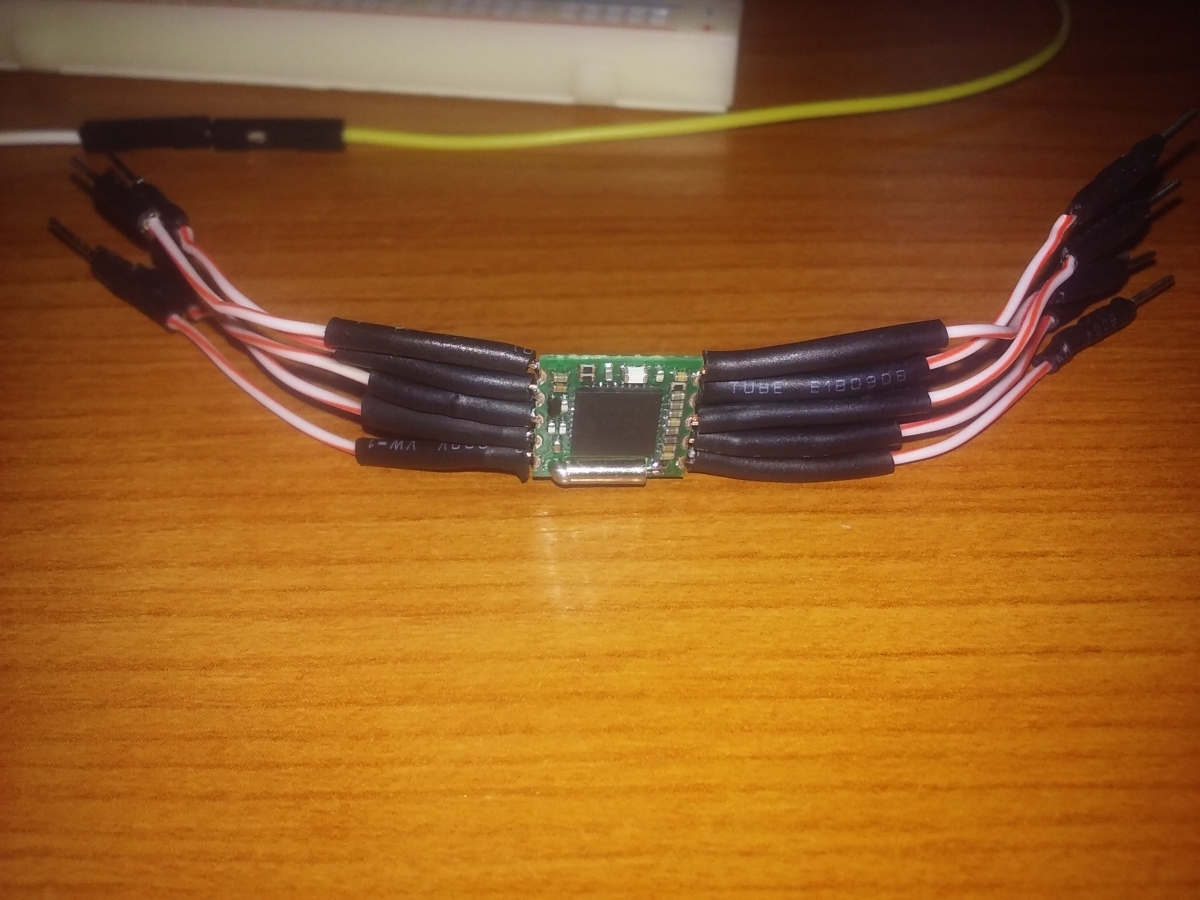

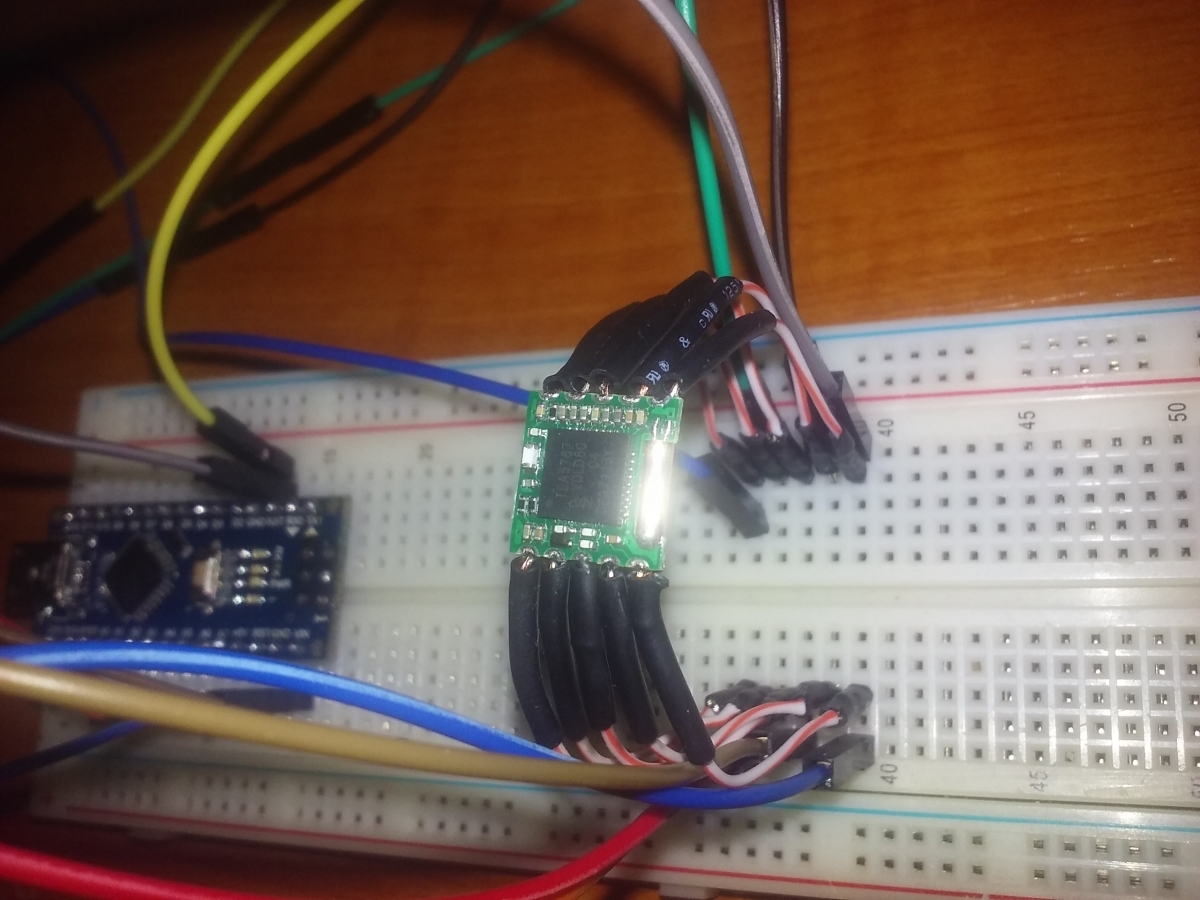

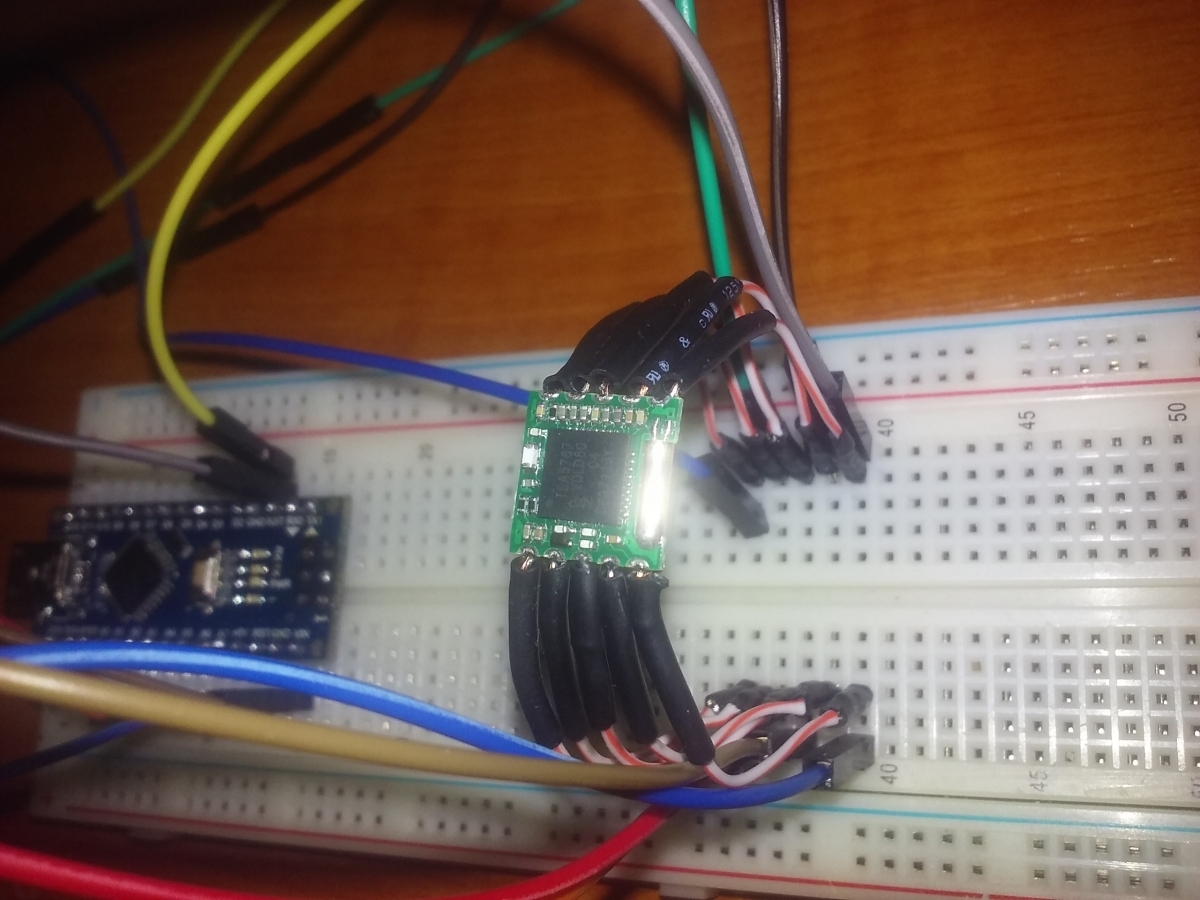

A Philips TEA5767 FM rádió modulnak a teszteléséhez nem kell különösebb programozói tudás, inkább ügyesség a beforrasztáshoz. Bevallom őszintén egy ilyen modult ki is végeztem mire sikerült megtalálnom azt a koncepciót, hogy milyen módon kellene beforrasztanom a teszteléshez. A legnagyobb probléma az, hogy a modul nem elég széles és nem lehet csak simán egy 2,54 mm-es tüskesort forrasztani az érintkezőkhöz mivel, maximum 2mm a távolság az érintkezők között. Ezért lett volna nehéz egy próbanyákra is ráforrasztani mivel, ott is 2,54 mm a furatok közötti távolság. Ezért maradt az hogy egy pókra hasonlító szörnyeteget forrasztottam belőle, aminek a lábaira egy próbapanellel kompatibilis csatlakozót forrasztottam.

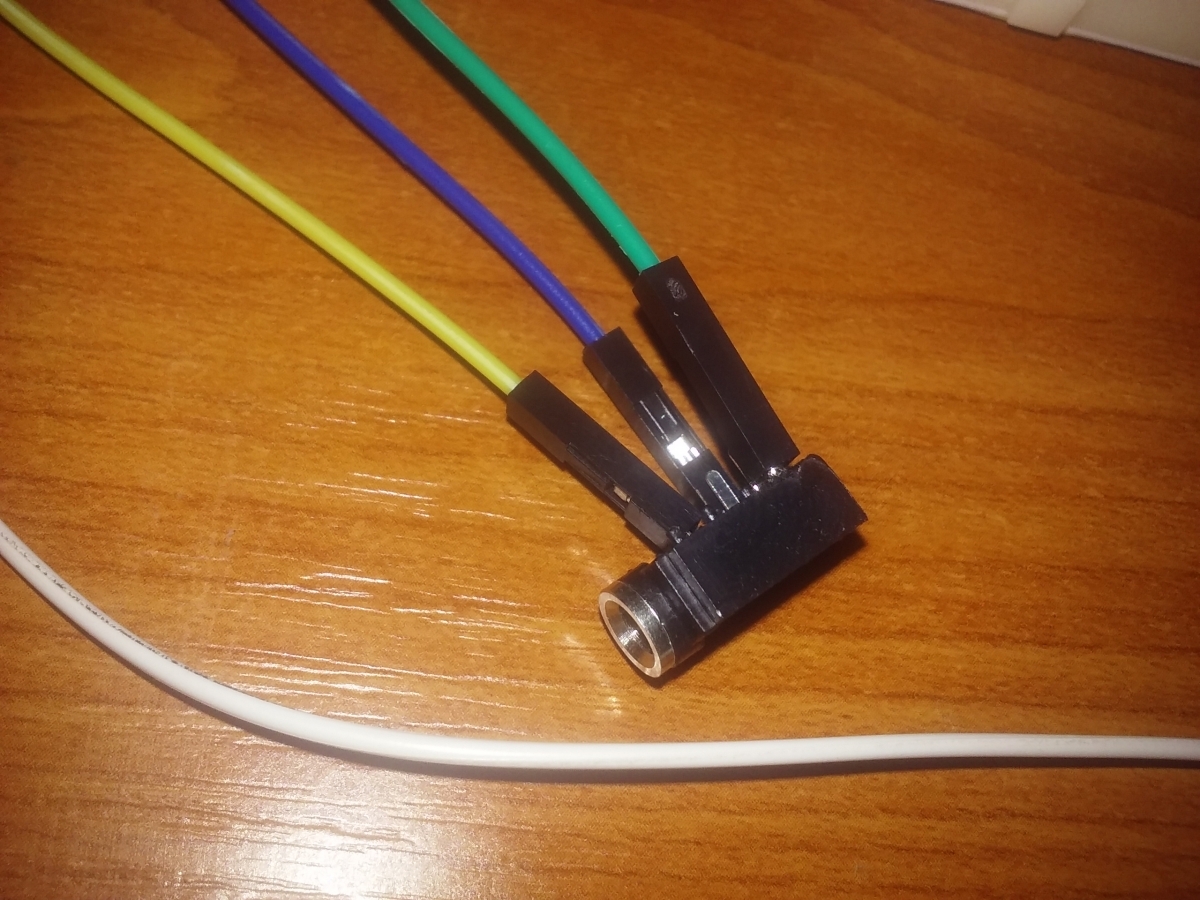

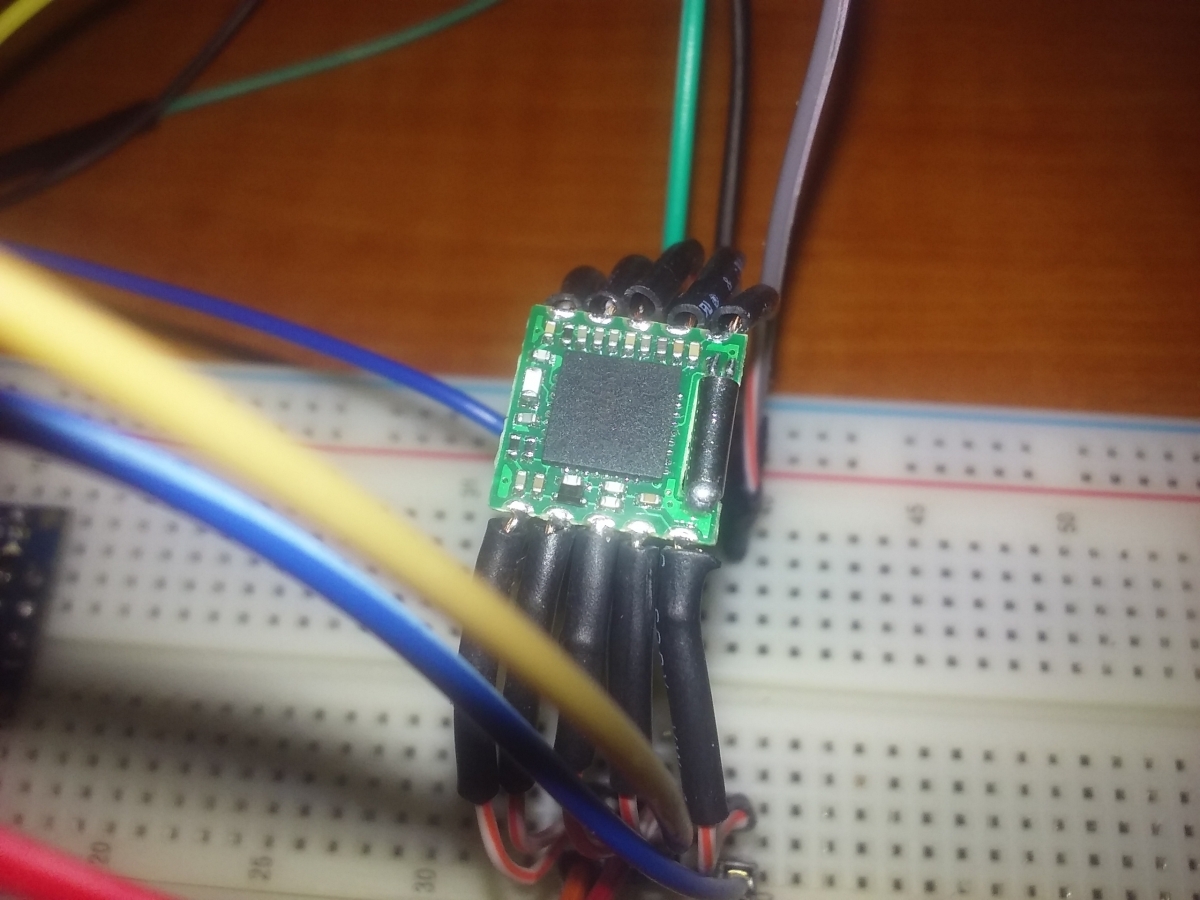

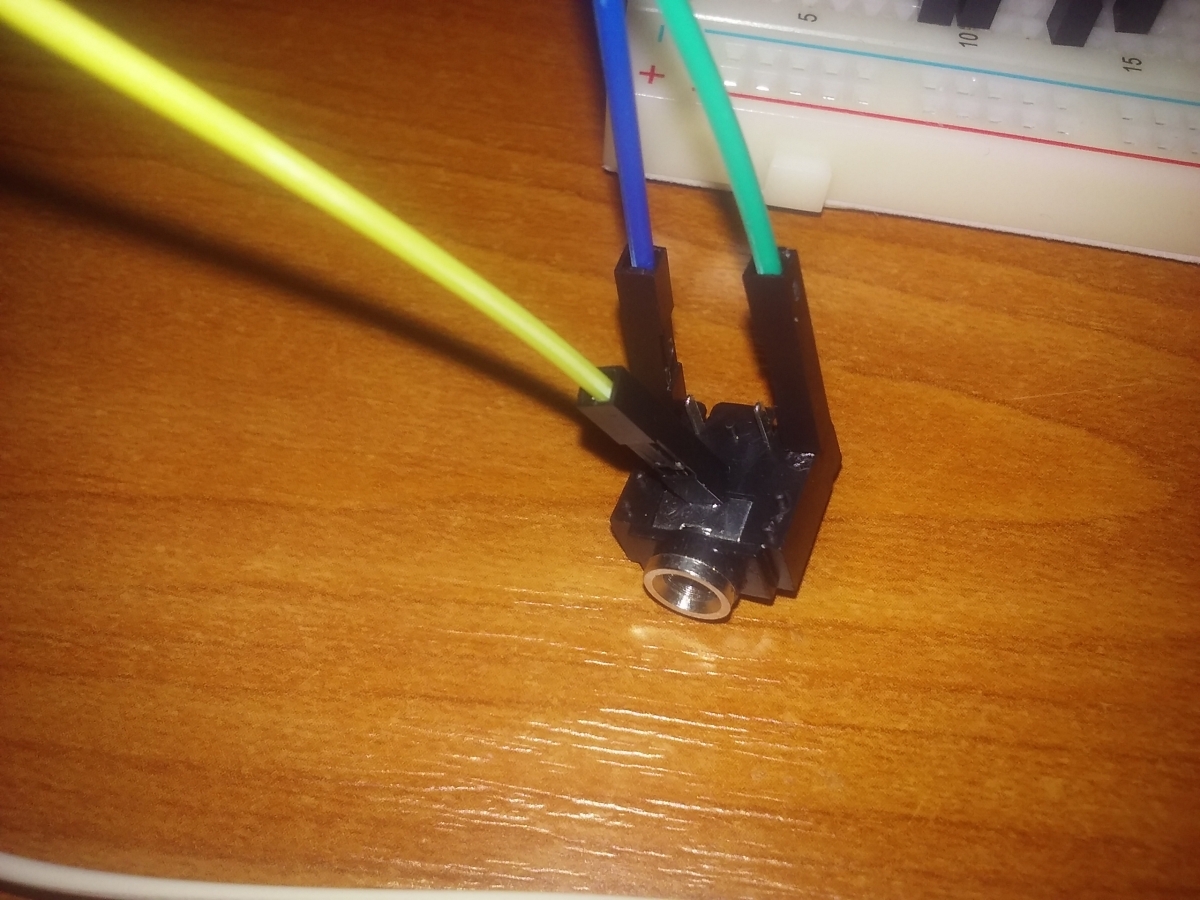

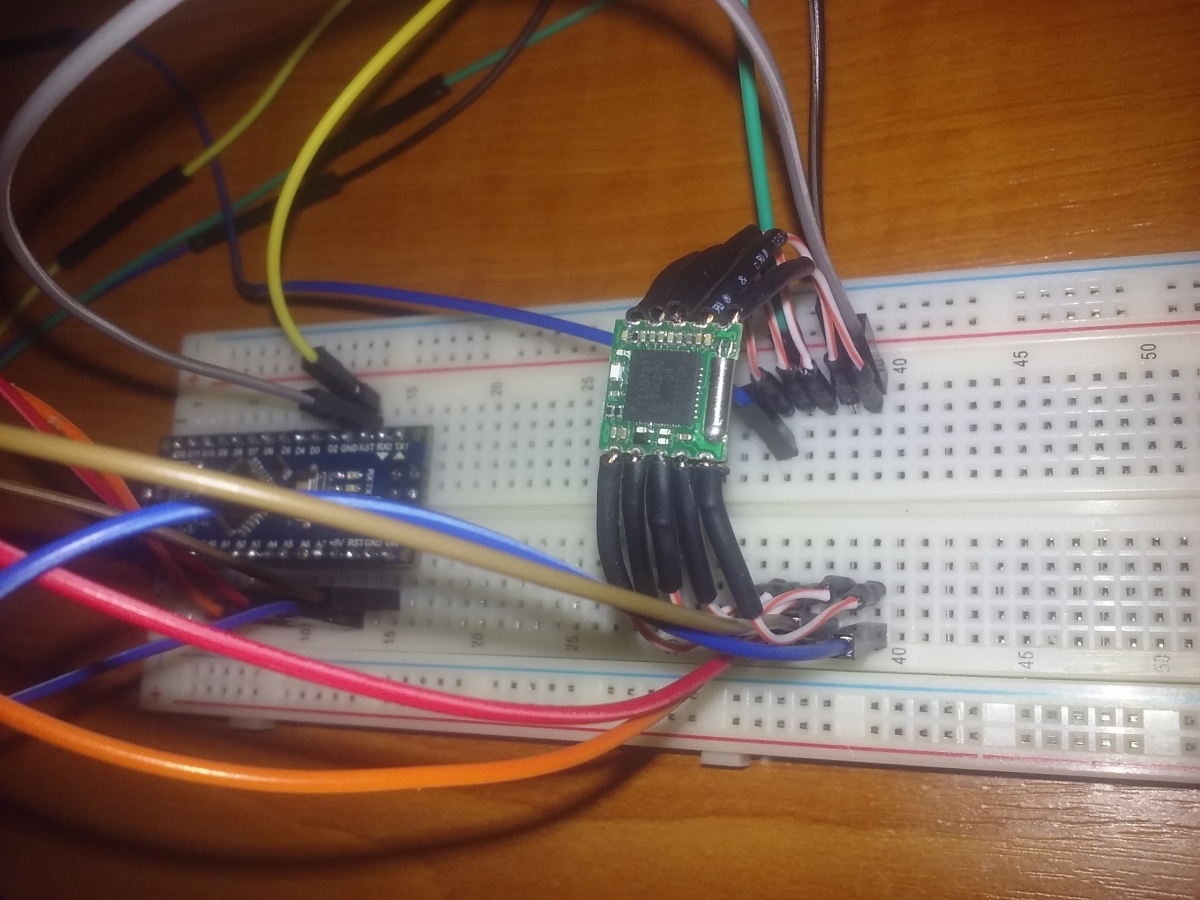

Lássuk az egészet egy fotóalbumban:

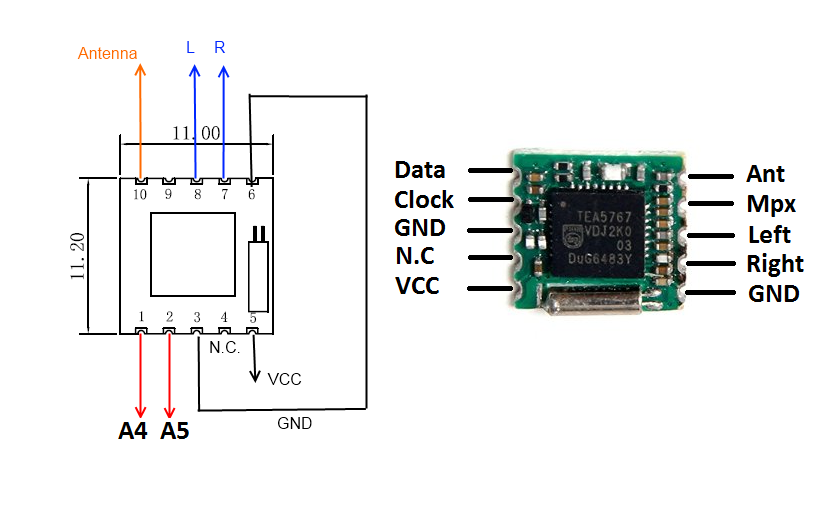

A Philips TEA5767 FM rádió modul kapcsolása:
Én úgy érzem, hogy a rajz alapján be lehet kötni, ezért fölösleges lenne, még leírnom, hogy melyik arduino pinre mit kössünk. Annyit azért nem árt tudni, hogy a modul SPI kompatibilis. Tehát ha valaki úgy akarja bekötni, akkor SPI gyorscsatlakozóval is összekötheti a modult. Az antennán sem sokat kell gondolkodni, mert egy kb 75 cm hosszú kábel bekötésével egy tökéletes antennát kapunk.
Az eredeti leírást, ahonnan a kapcsolást letöltöttem itt lehet elérni. Ismét be kell vallanom, hogy a programozással nem nagyon foglalkoztam, hanem egy kész library-t letöltöttem és a hozzá tartozó példakóddal teszteltem a modult. Ez a library elérhető az arduino hivatalos honlapján itt. A szokásos telepítés után a példakódot megnyitva nincs más dolgunk, mint beállítani a frekvenciát. Ahol a hallgatni kívánt rádió adó elérhető.
Nálam ez az MR2 volt 🙂
void setup()
{
Wire.begin();
radio.setFrequency(94.8); // Add meg a rádiófrekvenciát
}
Remélem mindenkinek segítettem abban, hogy az otthoni Fm rádióját beüzemelje.
