2×16 karakteres LCD kijelző I2C adapterrel

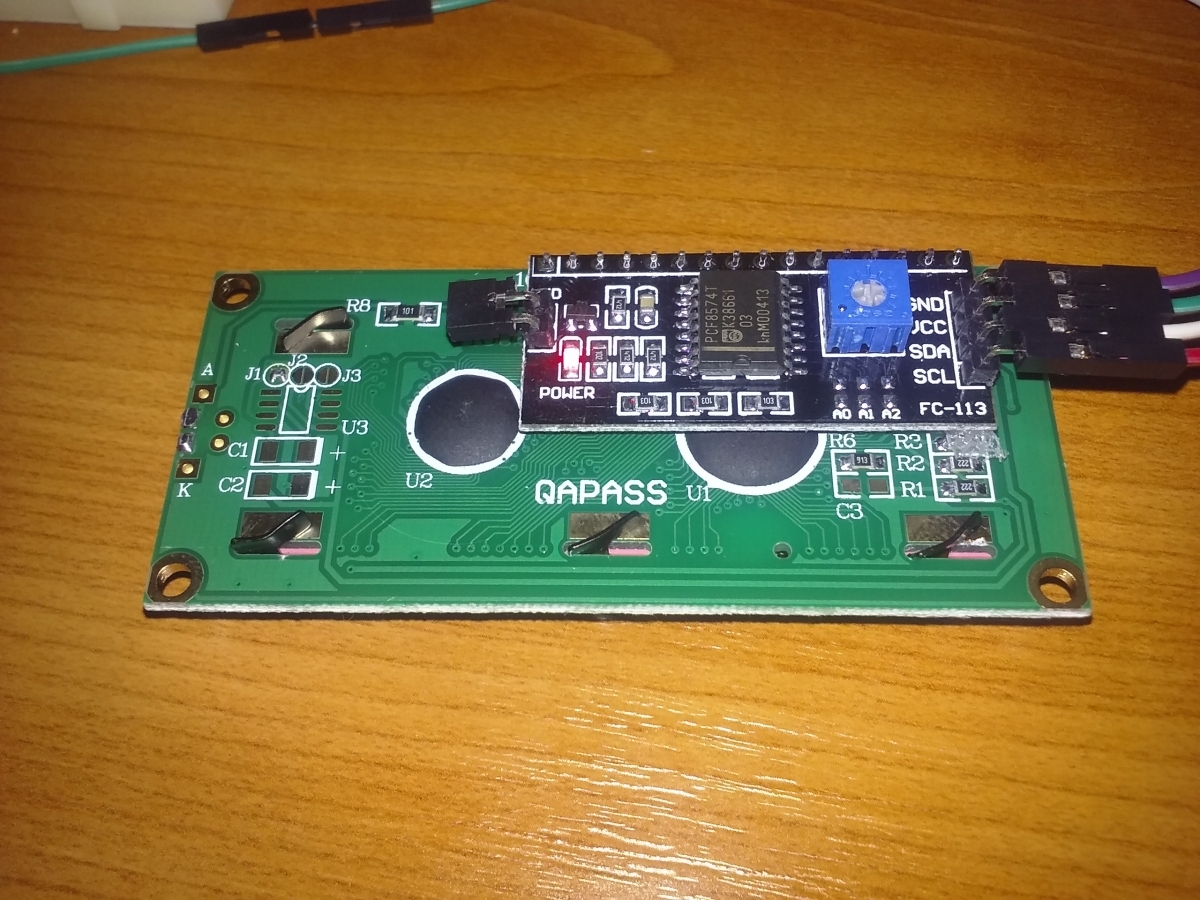

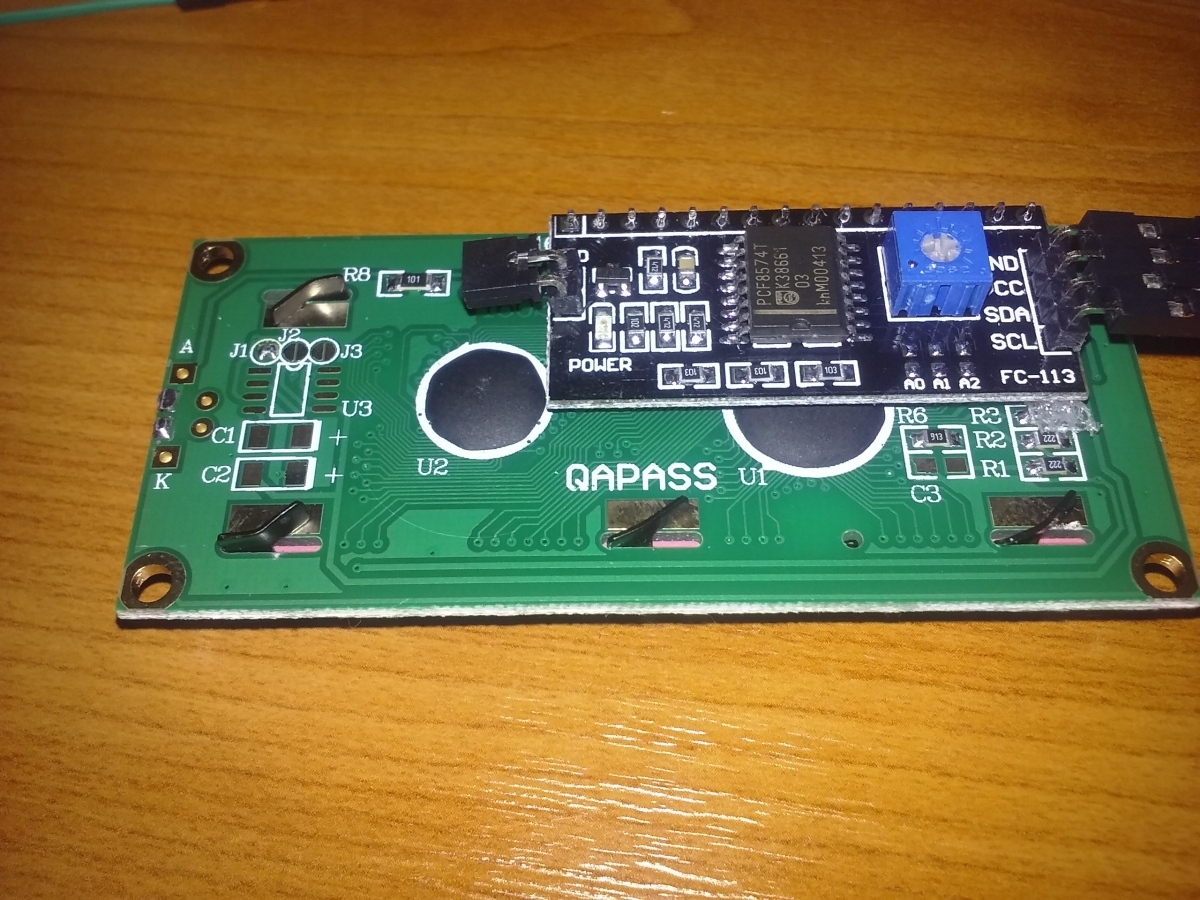

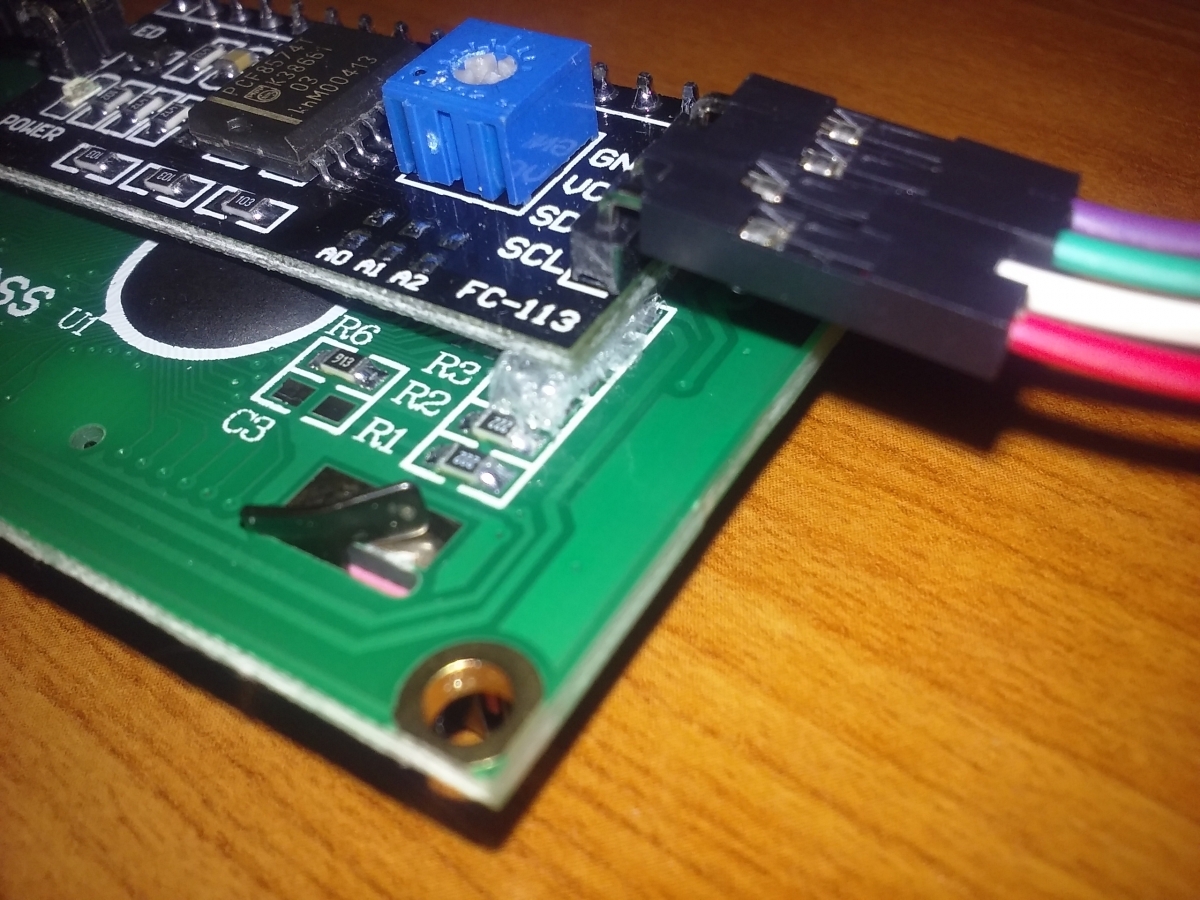

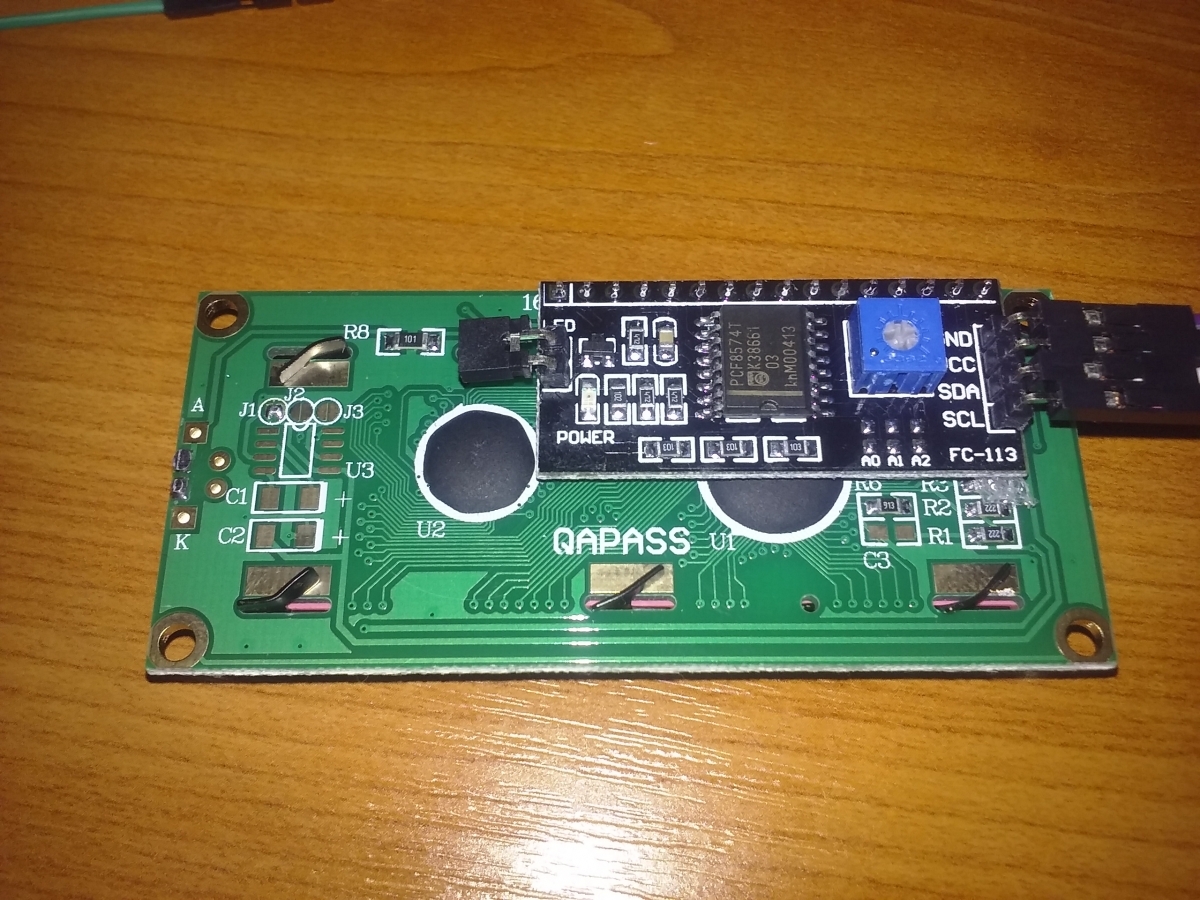

Ennek a modulnak a teszteléséhez (2×16 karakteres LCD kijelző), először az adapter beforrasztásával kell kezdeni. Ehhez mellékelek egy fotóalbumot ahol jól lehet látni, hogy milyen formában kell beforrasztani az adaptert. A beforrasztásnál figyelni kell arra, hogy az adapter ne érintkezzen az alatta lévő smd ellenállásokkal, ezért én egy darab antisztatikus csomagólóanyagot raktam a két elem közé a forrasztás előtt, ami szintén jól látszódik a képeken.

Ha a beforrasztással kész vagyunk, akkor lássuk a modul bekötését. Ehhez és a teszteléshez én egy másik oldalról vettem a leírást, amit eredeti nyelven itt (értünk el, amíg az oldal meg nem szűnt) érhetünk el.

Kapcsolás:

GND  —  GND

VCC  —  +5V

SDA  —  A5

SCL  —  A4

Ha az összekötéssel kész vagyunk, akkor az LCD kijelzőnek kéken kell világítania, ahogy az alábbi képen is látszik. Ezután az SPI interfészen lévő kék potméterrel állíthatjuk a kontrasztot, és a Jumper lehúzásával kapcsolhatjuk ki a led megvilágítást manuálisan.



2x16 karakteres LCD kijelző

 Miután ezzel megvagyunk, akkor frissítsük az Arduino IDE-ben a LiquidCristal könyvtárat a következőre. Ezt a szokásos módon tehetjük meg, másoljuk be a libraries könyvtárba. Mielőtt bemásolnánk, az eredetit töröljük ki. Ha ezzel megvagyunk indítsuk újra az IDE-t és másoljuk be a következő forráskódot.

Forráskód:



#include < Wire.h >
#include < LiquidCrystal_I2C.h >
LiquidCrystal_I2C lcd(0x27, 2, 1, 0, 4, 5, 6, 7, 3, POSITIVE);
void setup()
{
  Serial.begin(9600);

  lcd.begin(16,2);

  for(int i = 0; i< 3; i++)
{
  lcd.backlight();
  delay(250);
  lcd.noBacklight();
  delay(250);
}
  lcd.backlight();
  lcd.setCursor(0,0);
  lcd.print("Hello, world!");
  delay(1000);
  lcd.setCursor(0,1);
  lcd.print("Arduino");
  delay(8000);
  lcd.clear();
  lcd.setCursor(0,0);
  lcd.print("Use Serial");
  lcd.setCursor(0,1);
  lcd.print("Type to display");
}
void loop()
{
   if (Serial.available())
      {
       delay(100);
       lcd.clear();
       while (Serial.available() > 0)
      {
        lcd.write(Serial.read());
      }
    }
}

Az eredeti forráskódot megtaláljuk a fent már bemásolt eredeti linken (megtaláltuk, amíg az oldal meg nem szűnt) . Fordítsuk be a forráskódot, és töltsük fel a modulra. Ha ezzel megvagyunk, akkor lássuk a modul működését. Az LCD kijelző háttérvilágítása háromszor felvillan és kialszik, eztán a világítás bekapcsolva marad, és a következőt láthatjuk.



Ez a felirat 8 mp-ig így marad, ezután megjelenik a következő szöveg kér sorban: „Use Serial”+”Type to display”. Ezután ha a serial monitoron beírunk bármilyen szöveget, akkor az megjelenik a kijelző felső sorában.

Remélem segítettem a teszteléssel. Kívánok mindenkinek kellemes tesztelést.
