Arduino SD kártya olvasó bekötése és tesztelése

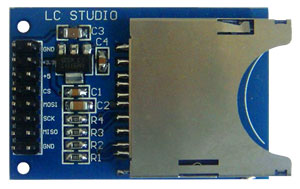

Az én SD kártya modulom egy az LC studio által gyártott olvasó modul, és a tesztelés alatt az arduino SD library-t használtam. A tesztelés során nem tértem ki a különböző kártyaműveletek és fájlműveletek kipróbálásra, mert a cél csak a működés ellenőrzés volt. Lássuk akkor: Arduino SD kártya olvasó bekötése és tesztelése.

Arduino SD kártya olvasó

A bekötés pofonegyszerű az SD library alapján is meg lehet csinálni.

+5 — 5V

GND — GND

CS — D4 pin

 MOSI – pin 11 on Arduino Uno// Forráskódból másolva
 MISO – pin 12 on Arduino Uno// Forráskódból másolva
 CLK – pin 13 on Arduino Uno // Forráskódból másolva

Ha a modul bekötésével végeztünk, akkor nyissuk meg az Arduino IDE-t, és a következő „File/Examples/SD/CardInfo” elérési úton nyissuk meg a „CardInfo” nevű példakódot. Ha ezzel megvagyunk töltsük fel a kódot a vasra, és nyissuk meg a serial monitort.

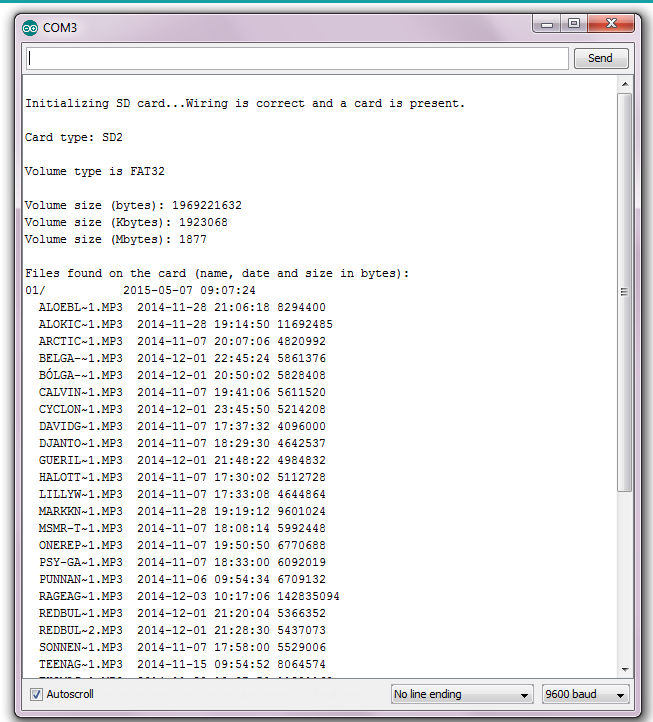

Ha minden rendben volt a kapcsolás összeállításánál, akkor a serial monitoron valami hasonlónak kell megjelennie:

Arduino SD kártya olvasó - Teszt

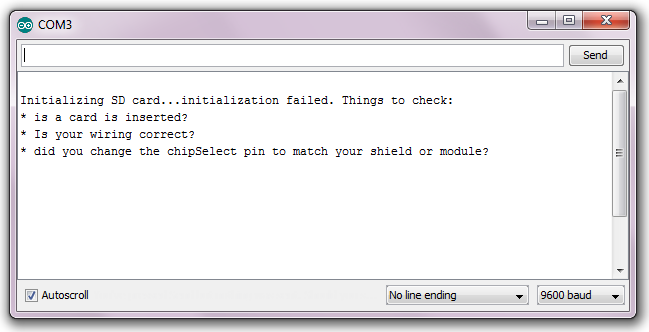

Viszont ha ezt látjuk a serial monitoron akkor valamit elhibáztunk:

Arduino SD kártya olvasó - Incorrect

Ha ezt a végeredményt kapjuk, akkor nézzük át újra a kapcsolás helyességét, vegyük ki és rakjuk be újra az SD kártyát, és próbáljuk újra az egészet.

Remélem hasznos volt ez a leírás, és segítettem az elindulásban.
